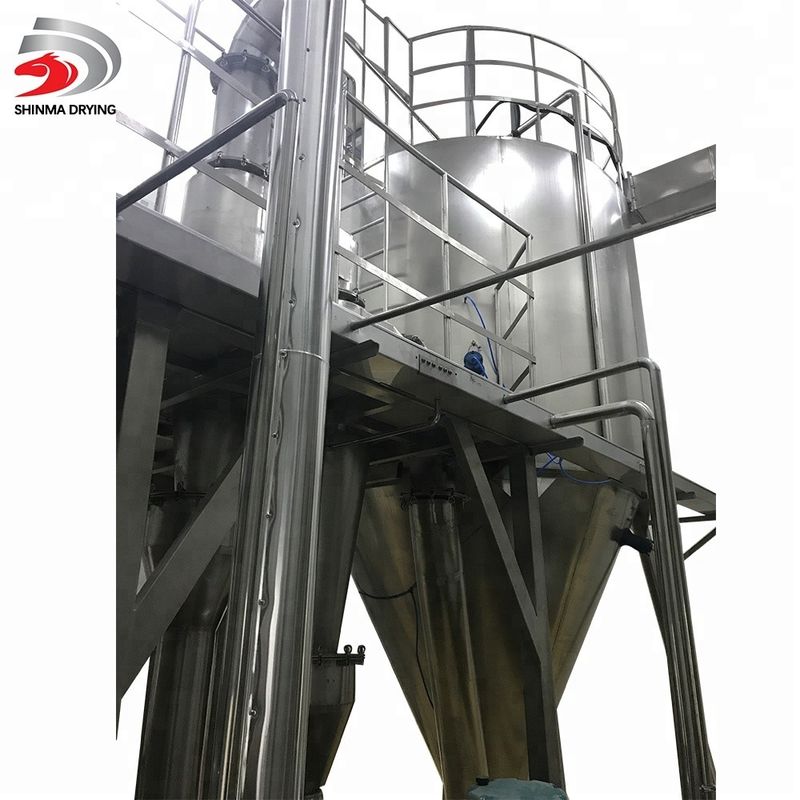

Hydrolysierter Fischprotein-Lösungssprühtrockner

 Ⅰ. Zustände des Entwurfs

1. Materielle Bedingungen

Rohstoff:  Hydrolysierte Fischproteinlösung

Anfangswassergehalt:    85%

Abschließender Wassergehalt:    ≤3,5%

Kapazität:             38 kg/h

Flüssiger Temp:          umgebende Temperatur

2. Technologie-Zustände

Atomisierende Art: Trommel der Zentrifuge

Die Weise der Tropfen und des Heißluftkontaktes: Fluss in Strömungsausrichtung

Wärmequelle und die Weise der Heizung: Heißluftofen Erdgases LPG

Einlasstemperatur:    200℃

Ausgangstemperatur:  Über 80℃

Produktsammeln: Hauptturm + Wirbelsturm

3. Atmosphären-Zustände

Atmosphärendruck:     101.325KPa

Umgebender Temp:     20℃

Relative Luftfeuchtigkeit:      80%

4. Öffentliche Einrichtungen

4,1 elektrischer Strom

Elektrischer Strom: 380V, 50HZ, 3phase,

Energie:   45 Kilowatt

4,2. Druckluft

Druck: 0,6 MPa

Verbrauch: 0.6m3 /min

4,3 Wasser

Verbrauch: für das Säubern

4,4 Feld, zum installiertes (L× W× H) m zu sein

Length×Width×Height   8×8×11

Ⅱ. Systembeschreibung

Primärmodell Selection:

LPG-250 Modell Spray Dryer (Kapazität 38kg/h)

Heizungsweise: Erdgas-Heißluft-Ofen LPG

Staubkanalisation: Wirbelsturm

Kreislaufsystem: Explosion u. Absauggebläse öffneten sich

Luftfilterungssystem: Initiale, mittlerer waagerecht ausgerichteter Luftfilter

Zufuhr-System: Justierbare Fütterung der Hochdruckpumpe (schlagen Sie 2 Sätze, einen für Reservierung nach Kommission) vor

Steuersystem:  Digital-Metershow die Temperatur, der Druck, der Differenzdruck, der Touch Screen Show der Arbeitsfluß, PLC-Steuerparameter etc.

Ⅲ. Anwendungsbereich

1. Sprühtrocknersystem bestand aus das folgende

(1). Einlasssystem

(2). Heißluftsystem

(3). Trocknersystem

(4). Staubtuchsystem

(5). Luftabsaugungssystem

(6). Kontrollsystem

Technische Parameter
